cabo de alimentação pré-fabricado de ramificação 0.6 / 1kv

cabo de alimentação pré-fabricado de ramificação 0.6 / 1kv

principais palavras-chave

cabo de alimentação de ramificação pré-fabricado, cabos de alimentação de sub-ramificação, cabos de ramificação pré-fabricados, cabo de alimentação mãe com cabo de alimentação filho, cabos de energia fz-vv, cabos de energia fz-vv22, cabos de energia fz-yjv, cabos de energia fz-yjv22.

aplicação de produtos

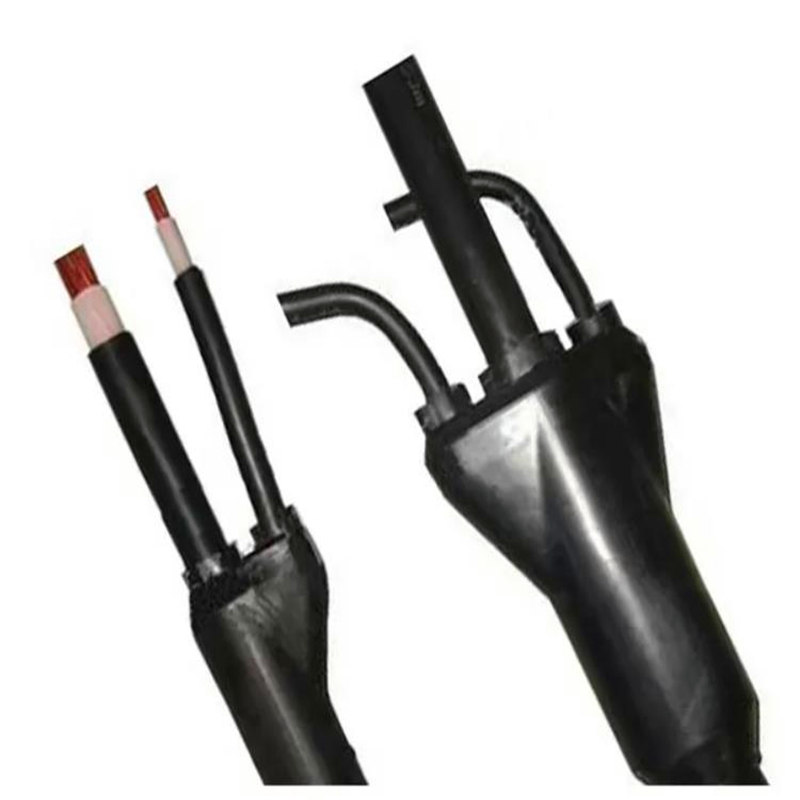

O cabo de derivação pré-fabricado é um novo produto do sistema de distribuição de baixa tensão. possui as vantagens de uma fonte de alimentação segura e confiável, excelente desempenho de isolamento, instalação e assentamento simples, baixo custo de distribuição, ampla gama de aplicações, muitas variedades, baixos requisitos para o ambiente de instalação e design conveniente. Em comparação com o slot de barramento, ele tem mais funções, como sísmica, impermeável, retardante de chamas e à prova de fogo, e evita o tedioso processo de instalação e manutenção de slots de barramento. é um substituto ideal para cabos e slots de barramento comuns.

os cabos pré-fabricados são usados ​​principalmente em edifícios médios e altos, mas também amplamente utilizados em edifícios de escritórios, hotéis, hospitais, shopping centers, fábricas, minas, rodovias, túneis, aeroportos, pontes, locais culturais e esportivos e outros edifícios.

características dos produtos

com melhor confiabilidade na fonte de alimentação segura
1. condutor do cabo principal não tem conector, melhor continuidade para reduzir o ponto de falha.

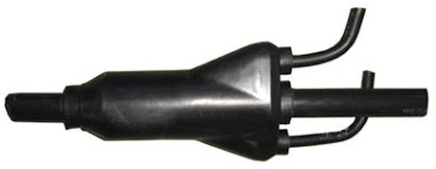

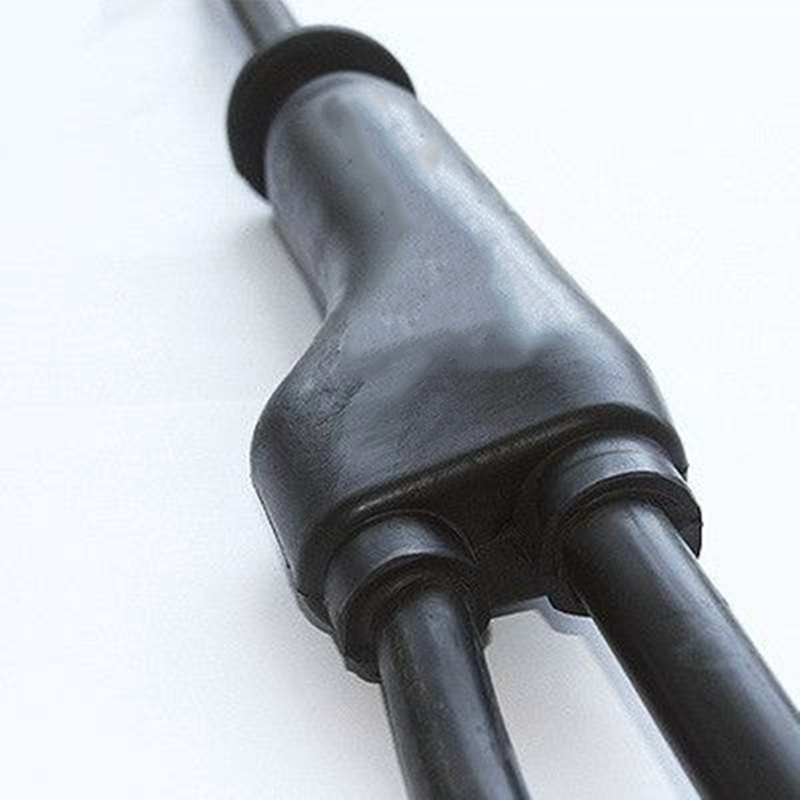

2. Os conectores de ramificação adotam a fabricação mecânica para todo o processo.
3. boa estrutura de conectores de ramificação, resistência de contato pequena e processo de fabricação curto, impedem que a resistência de contato cresça devido ao fio de cobre ser oxidado no ar.
4. excelente desempenho resistente à umidade com alto contato com capacidade de vedação. adote um cabo derivado resistente ao fogo e garanta uma fonte de alimentação normal por 90 minutos durante o incêndio.

custo-beneficio
1. baixo custo de construção comparado aos dutos de ônibus
2. economia de espaço
3. baixo custo de instalação devido à fácil instalação
4. manutenção gratuita

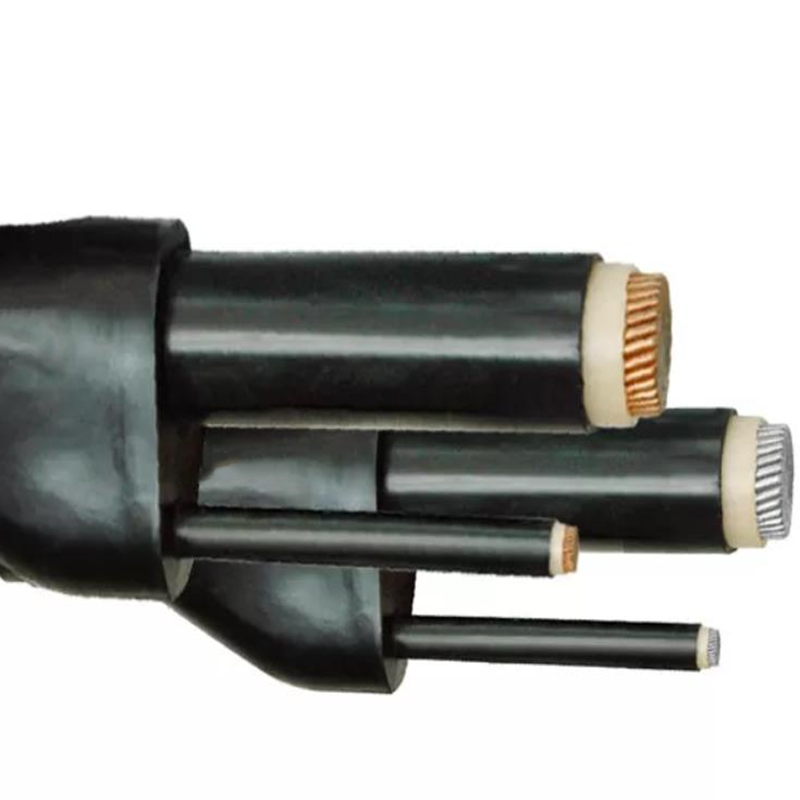

estrutura de produtos

--- material condutor

fio de cobre recozido puro, classe 1 sólida ou classe 2 de fio.

--- material de isolamento (isolamento interno)

pvc (cloreto de polivinil), xlpe (reticulado polietileno ）

--- cor da isolação do pvc

2c: marrom, azul

3c: marrom, azul, amarelo / verde

4c: marrom, azul, preto, amarelo / verde,

5c: marrom, azul, preto, cinza, amarelo / verde

observação: vamos escolher outras cores de acordo com o pedido do cliente.

--- cor da isolação do xlpe

cor natural com fita pp colorida

---material de enchimento

fita de fibra de vidro ou pvc (cloreto de polivinil).

--- bainha interna (material de cabeamento)

tecidos não tecidos ou pvc (cloreto de polivinil)

--- material da bainha (sem isolamento)

pvc (cloreto de polivinil)

--- cor da bainha

preto ou outros.

--- número principal

2 ～ 5 núcleos, 2c ～ 5c.

--- taxa de tensão (u0 / u)

0,6 / 1kv, 600 / 1000v (um: 1,2kv).

---Temperatura de trabalho

isolamento de pvc: -15 ℃ ~ + 70 ℃.

isolamento xlpe: -15 ℃ ~ + 90 ℃.

--- raio de curvatura mínimo

fixo: 12 x diâmetro externo.

--- padrão de produção

g b / t 12706, iec 60502, jg / t 147-2002, jb / t 10636-2006.

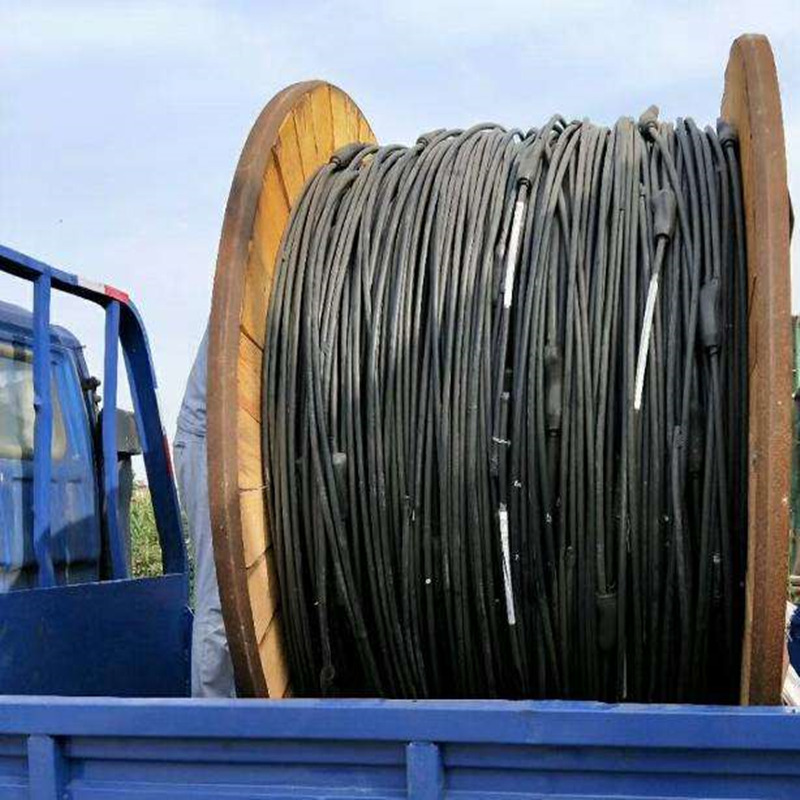

--- entrega de produtos

dentro de 7-15 dias úteis assim que recebemos o depósito.

instalação de produtos

1. coloque a bandeja de cabos na gradinha (geralmente coloque o cabo no térreo e puxe o cabo para cima);
2. o cabo de elevação está conectado ao cabo através da máquina de enrolamento;
3. ligue a máquina de enrolamento para levantar o cabo (também está disponível elevação manual);
4. quando a manga da rede de cabos ou a cabeça de elevação atingir o topo do chão, pendure a luva de rede ou a cabeça de elevação no gancho preparado;
5. fixe o cabo de derivação de acordo com os regulamentos com acessórios especiais;
6. conecte a cabeça do ramo ao amperímetro ou caixa de distribuição;
7. conecte o cabo principal à caixa de distribuição;
nota: a colocação também pode ser estabelecida a partir do topo do piso.

guia de uso de produtos

1. Para evitar danos aos cabos, a colisão deve ser evitada durante o transporte e a colocação;
2. quando a temperatura ambiente for inferior a 0 ℃, o cabo deve ser pré-aquecido antes da colocação;
3. o raio de curvatura mínimo não deve ser inferior a 20 vezes o diâmetro externo real do cabo;
4. para cabos de derivação pré-fabricados com revestimento de pvc isolados com xlpe, a temperatura máxima permitida de operação contínua não deve exceder 90 ℃, a temperatura de curto-circuito não deve exceder 250 ℃ e o tempo de curto-circuito não deve exceder 5 segundos;
5. para cabo de derivação pré-fabricado com bainha isolada de pvc, a temperatura máxima permitida de operação contínua não deve exceder 70 ℃, a temperatura de curto-circuito não deve exceder 160 ℃ e o tempo de curto-circuito não deve exceder 5 segundos;
6. todas as peças de conexão do ramal devem estar na seção reta da linha;
7. os cabos de derivação pré-fabricados colocados na linha devem ser fixados dentro de 24 horas;
8. ao fixar o cabo de núcleo único, o efeito da corrente de Foucault deve ser evitado e o uso de grampos de metal condutores é proibido;
9. durante a colocação e instalação, as linhas de derivação não devem ser sujeitas a tensão.

observação

--- as informações acima são apenas para Para obter os dados técnicos formais, consulte os cabos reais.

--- o produto pode ter retardador de chamas, resistente ao fogo ou propriedades de baixo teor de halogênio, com baixo teor de fumo.

--- o serviço oem ou obm serão aceitos, mas o cliente deve receber a carta de autorização para com antecedência e a carta de autorização deve ser verdadeira e válida.

--- cabo hante: abraçar novos tempos, co-criar xintiandi; foco na qualidade, primeiro serviço.

--- cabo hante: bom material, peso razoável, comprimento suficiente, marca bem conhecida ganha sua confiança.
